Описание
Технические характеристики:
- Напряжение питания датчика 5 вольт;
- Длина кабеля - 3 м.;
- Габаритные размеры датчика (без учета кабеля) 35х47х8 мм.

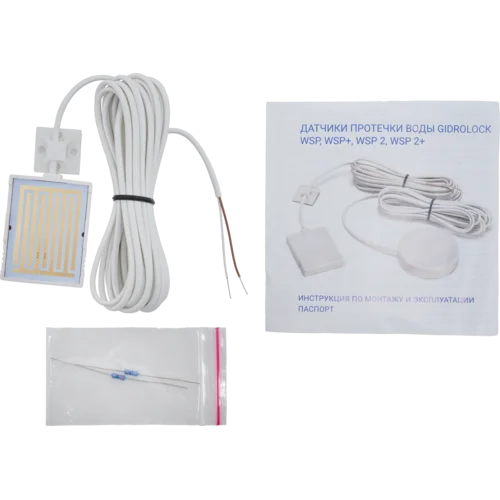

Комплект поставки:

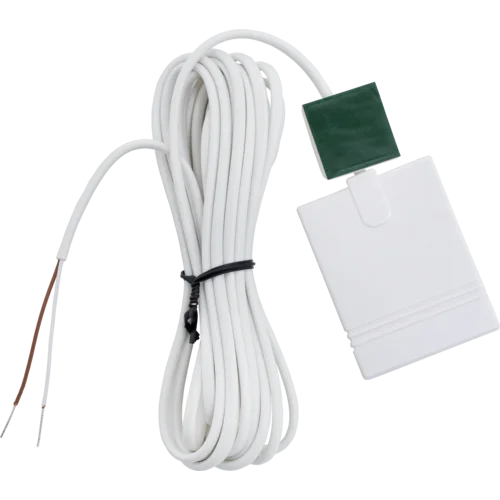

- Датчик ГИДРОЛОК WSP - 1 шт.
- Резистор 4.7 кОм - 1 шт.
- Резистор 330 Ом - 1 шт.
- Резистор 1.2 кОм - 1 шт.
Принцип действия: при замыкании контактов датчика жидкостью, ток начинает протекать через жидкость между контактами датчика, вследствие чего на дискретный вход устройства мониторинга подаётся логическая "1" (напряжение питания датчика).
Подключение датчика к контроллеру осуществляется согласно схемы:
Для контроллеров серии ERD номинал резистора следующий:
- SNR-ERD-2.3 R=4.7 кОм
- SNR-ERD-2.3 termo out R=4.7 кОм
- SNR-ERD-2c R=330 Ом
- SNR-ERD-2s R=330 Ом
- SNR-ERD-3c R=4.7 кОм
- SNR-ERD-3s R=4.7 кОм
- SNR-ERD-4c R=330 Ом
- SNR-ERD-4s R=330 Ом
- SNR-ERD-4s-GSM R=330 Ом
- SNR-ERS2000 R=1.2 кОм
- SNR-ERS2010 R=1.2 кОм
Характеристики
| Общие | |
|---|---|
| Питание | 5В |
| Автономное питание | Нет |
| Беспроводное подключение | нет |
